Кардиограмма сердца, или электрокардиограмма (ЭКГ), — важный инструмент для диагностики сердечно-сосудистых заболеваний. Правильная интерпретация ЭКГ позволяет выявлять аритмии, ишемию, инфаркты и другие патологии, что способствует своевременному началу лечения и профилактике осложнений. В статье рассмотрим основные этапы расшифровки кардиограммы, чтобы вы лучше поняли этот процесс и его значимость в медицине.

Анализ зубцов ЭКГ

Анализ зубца Р включает в себя измерение его амплитуды и продолжительности, а также определение полярности и формы. Также важно установить длительность интервала P-Q.

Анализ желудочкового комплекса QRS заключается в оценке соотношения зубцов во всех отведениях, а также в измерении их амплитуды и продолжительности.

Для анализа сегмента ST необходимо определить, смещен ли он вверх или вниз относительно изоэлектрической линии, и оценить форму этого смещения.

При оценке зубца Т следует обратить внимание на его полярность, форму и амплитуду. Далее измеряется интервал Q-T и сравнивается с нормальными значениями, которые можно найти в специальной таблице.

Врачи подчеркивают, что расшифровка кардиограммы сердца требует глубоких знаний и опыта. Основные элементы, на которые обращают внимание специалисты, включают ритм, частоту сердечных сокращений и форму волн. Нормальная кардиограмма демонстрирует четкие пики и впадины, указывая на правильную работу сердца. Врачи отмечают, что отклонения, такие как аритмия или признаки ишемии, могут сигнализировать о серьезных заболеваниях. Кроме того, важно учитывать клиническую картину пациента, его историю болезни и сопутствующие симптомы. Поэтому интерпретация кардиограммы должна проводиться квалифицированным специалистом, чтобы избежать ошибок и обеспечить правильное лечение.

Нормальная ЭКГ

В нормальных условиях ритм сердца является регулярным и правильным, а его основным источником выступает синусовый узел. Синусовый ритм в состоянии покоя демонстрирует частоту от 60 до 100 ударов в минуту. Частоту сердечных сокращений можно определить, измеряя расстояние между соседними зубцами R на электрокардиограмме (интервал R-R).

Также устанавливают направление так называемой электрической оси сердца, которая указывает на положение результирующего вектора электродвижущей силы (угол альфа). Это значение выражается в градусах. Нормальное положение оси соответствует углу альфа в диапазоне от 40 до 70 градусов.

Кроме того, анализируется наличие поворотов сердца вокруг своей оси.

Нарушение ритма сердца

Нарушение сердечного ритма, известное как аритмия, устанавливается при обнаружении определенных отклонений на электрокардиограмме (ЭКГ):

• увеличение частоты сердечных сокращений свыше 100 ударов в минуту или снижение ниже 60 ударов в минуту;
• нерегулярный ритм;
• несинусовый ритм;
• сбои в проведении электрических импульсов по проводящей системе сердца.

Аритмии классифицируются на несколько основных категорий.

По критерию нарушения формирования импульса:

1. нарушения автоматизма синусового узла (синусовая тахикардия, брадикардия, аритмия);
2. эктопические (несинусовые) ритмы, возникающие из-за доминирования автоматизма несинусовых центров (выскальзывающие, ускоренные эктопические ритмы, миграция водителя ритма);
3. эктопические ритмы, связанные с механизмом re-entry (экстрасистолия, пароксизмальные тахикардии, фибрилляция и трепетание предсердий и желудочков).

По критерию нарушения проводимости:

1. блокады (синоатриальная, внутрипредсердная, атриовентрикулярная, внутрижелудочковая блокада, включая блокады правой и левой ножек пучка Гиса);
2. асистолия желудочков;
3. синдромы предвозбуждения желудочков, в частности, синдром WPW.

Электрокардиографические характеристики этих нарушений разнообразны и имеют сложный характер.

Гипертрофия отделов сердца

Гипертрофия миокарда представляет собой адаптивную реакцию организма на возросшую нагрузку, которая выражается в увеличении массы сердца и утолщении его стенок.

Изменения, возникающие при гипертрофии различных отделов сердца, связаны с повышенной электрической активностью соответствующей камеры, замедлением передачи электрического импульса в ее стенке, а также ишемическими и дистрофическими изменениями в сердечной мышце.

С помощью электрокардиограммы можно выявить признаки гипертрофии как левого, так и правого предсердий, а также левого и правого желудочков, включая их сочетания.

Нарушения кровоснабжения миокарда

С помощью электрокардиографии (ЭКГ) в некоторых ситуациях можно оценить состояние кровоснабжения сердечной мышцы. Этот метод особенно важен при диагностике инфаркта миокарда — острого нарушения кровотока в коронарных артериях, которое приводит к омертвению (некрозу) определенного участка сердечной ткани и образованию рубцовых изменений в этой области.

ЭКГ демонстрирует закономерные изменения в процессе инфаркта миокарда, что позволяет отслеживать развитие заболевания, оценивать его масштаб и выявлять возможные осложнения. Кроме того, с помощью ЭКГ можно определить локализацию инфаркта миокарда.

Другие изменения ЭКГ

Изучая изменения в желудочковом комплексе, сегменте ST и зубце Т, можно выявить множество других патологий, таких как перикардит, миокардит, нарушения электролитного баланса и другие состояния.

Видеокурс «ЭКГ доступна каждому», урок 1 — «Проводящая система сердца и электроды»

Видеокурс «ЭКГ доступна каждому», урок 2 — «Зубцы, сегменты и интервалы»

Видеокурс «ЭКГ доступна каждому», урок 3 — «Алгоритм анализа ЭКГ»

https://youtube.com/watch?v=dP2XAVl0jB4

https://youtube.com/watch?v=mtHnhqudvJM

https://youtube.com/watch?v=H-TnrZxHbzU

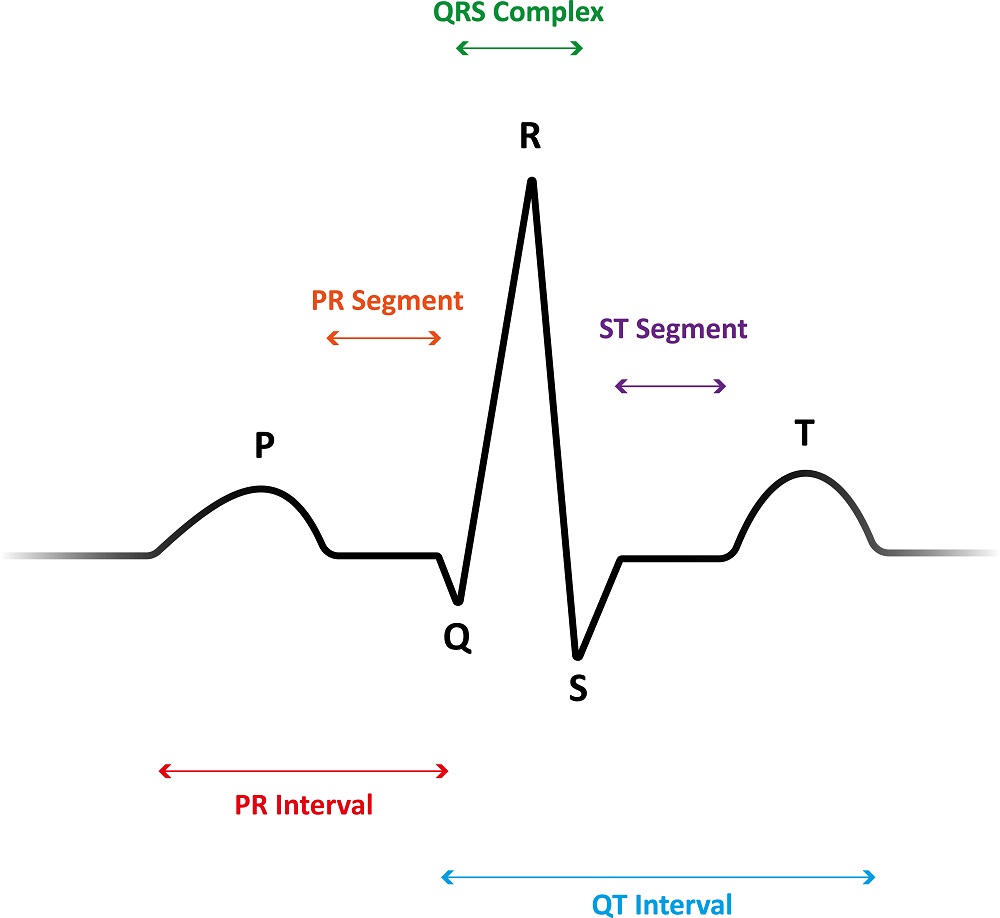

Интерпретация интервалов ЭКГ

Интерпретация интервалов электрокардиограммы (ЭКГ) является ключевым аспектом в диагностике сердечно-сосудистых заболеваний. ЭКГ представляет собой графическое отображение электрической активности сердца, и понимание различных интервалов и сегментов позволяет врачам оценить состояние сердечной мышцы и выявить возможные патологии.

Основные интервалы, которые следует учитывать при интерпретации ЭКГ, включают:

• Интервал PR: Этот интервал измеряет время, необходимое для проведения электрического импульса от предсердий к желудочкам. Он начинается с начала волны P и заканчивается началом комплекса QRS. Нормальная продолжительность интервала PR составляет от 120 до 200 миллисекунд. Увеличение этого интервала может указывать на блокаду проводимости, тогда как его укорочение может свидетельствовать о предсердной тахикардии или других нарушениях.
• Комплекс QRS: Этот комплекс отражает деполяризацию желудочков и состоит из трех частей: Q, R и S. Нормальная продолжительность комплекса QRS составляет менее 120 миллисекунд. Увеличение продолжительности может указывать на блокаду ножек пучка Гиса или другие патологии, такие как инфаркт миокарда.
• Интервал QT: Интервал QT измеряет время от начала комплекса QRS до конца волны T и отражает общее время деполяризации и реполяризации желудочков. Нормальная продолжительность интервала QT зависит от частоты сердечных сокращений, но в среднем составляет от 350 до 450 миллисекунд. Удлинение интервала QT может быть связано с риском аритмий, в то время как укорочение может указывать на другие сердечно-сосудистые проблемы.
• Интервал ST: Этот интервал начинается с конца комплекса QRS и заканчивается началом волны T. Он отражает реполяризацию желудочков. Нормальное положение сегмента ST находится на изолинии. Подъем или спад сегмента ST может указывать на ишемию миокарда или инфаркт.

При интерпретации интервалов ЭКГ важно учитывать не только их абсолютные значения, но и соотношение с клиническими симптомами пациента. Например, наличие симптомов, таких как боль в груди, одышка или обмороки, в сочетании с изменениями на ЭКГ может указывать на необходимость более углубленного обследования и лечения.

Таким образом, правильная интерпретация интервалов ЭКГ требует знаний анатомии и физиологии сердца, а также опыта в анализе электрокардиограмм. Врачи должны быть внимательны к деталям и учитывать индивидуальные особенности каждого пациента для постановки точного диагноза и назначения адекватного лечения.

Сравнение с нормами и патологиями

Для правильной интерпретации кардиограммы необходимо сравнить полученные данные с нормальными показателями, а также с признаками различных патологий. Нормы ЭКГ зависят от возраста, пола и физического состояния пациента, поэтому важно учитывать эти факторы при анализе.

Нормальная кардиограмма у взрослого человека обычно демонстрирует следующие характеристики:

• Частота сердечных сокращений (ЧСС): 60-100 ударов в минуту.
• Ритм: синусовый, что означает, что импульсы исходят из синусового узла.
• Интервалы: продолжительность интервалов P, QRS и T должна находиться в пределах нормальных значений. Например, интервал PR составляет 120-200 мс, а QRS — 80-120 мс.
• Сегменты: ST должен быть изоэлектрическим, а не подниматься или опускаться относительно базовой линии.

При наличии патологий кардиограмма может демонстрировать различные отклонения от нормы. Например:

• Аритмии: могут проявляться в виде нерегулярного ритма, увеличенной или уменьшенной частоты сердечных сокращений.
• Ишемия миокарда: может быть показана депрессией сегмента ST или инверсией зубца T.
• Гипертрофия сердца: может проявляться увеличением амплитуды зубцов R и S, а также изменением формы зубцов.
• Инфаркт миокарда: может быть диагностирован по наличию патологических зубцов Q и изменению сегмента ST.

Важно отметить, что интерпретация ЭКГ должна проводиться квалифицированным специалистом, так как многие изменения могут быть не специфичными и требовать дополнительного обследования. Например, изменения, наблюдаемые при перегрузке физической активностью, могут быть схожи с признаками ишемии, что требует дифференциальной диагностики.

Кроме того, необходимо учитывать, что некоторые изменения на ЭКГ могут быть временными и не указывать на наличие серьезной патологии. Поэтому для окончательной диагностики врач может назначить дополнительные исследования, такие как эхокардиография, холтеровское мониторирование или стресс-тесты.

Таким образом, сравнение кардиограммы с нормами и патологиями является ключевым этапом в расшифровке ЭКГ, позволяющим выявить возможные отклонения и принять необходимые меры для диагностики и лечения сердечно-сосудистых заболеваний.

Рекомендации по дальнейшим действиям

После того как вы получили результаты кардиограммы, важно правильно интерпретировать их и понять, какие шаги следует предпринять дальше. Вот несколько рекомендаций, которые помогут вам в этом процессе:

• Консультация с врачом: Первым и самым важным шагом является обращение к врачу-кардиологу. Специалист сможет объяснить результаты кардиограммы, указать на возможные отклонения и предложить дальнейшие действия.
• Дополнительные исследования: В зависимости от результатов ЭКГ, врач может назначить дополнительные исследования, такие как эхокардиография, холтеровское мониторирование или стресс-тест. Эти методы помогут более подробно оценить состояние сердца.
• Обсуждение симптомов: Не забудьте обсудить с врачом все симптомы, которые вас беспокоят, такие как одышка, боли в груди, учащенное сердцебиение или головокружение. Это поможет врачу составить полную картину вашего состояния.
• Изменение образа жизни: Если результаты кардиограммы указывают на наличие факторов риска, таких как гипертония или аритмия, врач может порекомендовать изменения в образе жизни. Это может включать в себя диету, физическую активность, отказ от курения и ограничение потребления алкоголя.
• Регулярный мониторинг: Важно следить за состоянием сердца и регулярно проходить обследования. Это поможет выявить изменения на ранних стадиях и предотвратить серьезные проблемы.
• Лекарственная терапия: В некоторых случаях врач может назначить медикаментозное лечение для контроля сердечно-сосудистых заболеваний. Обязательно следуйте указаниям врача и не прекращайте прием препаратов без консультации.
• Образовательные ресурсы: Ознакомьтесь с дополнительной информацией о здоровье сердца. Это может помочь вам лучше понять свое состояние и принять активное участие в его контроле.

Следуя этим рекомендациям, вы сможете более осознанно подходить к своему здоровью и принимать необходимые меры для поддержания нормального функционирования сердца.
